Давление, получаемое непосредственно на выходе компрессора, вообще говоря, никогда не может использоваться полностью. Поэтому нужно рассчитать потери, связанные с распределением сжатого воздуха, в первую очередь потери на трение в трубопроводах. Кроме того, в вентилях и в изгибах труб происходят дросселирование и изменения направления потока. Потери, которые преобразуются в тепло, приводят к падению давления, и его для прямой трубы можно вычислить по формуле:

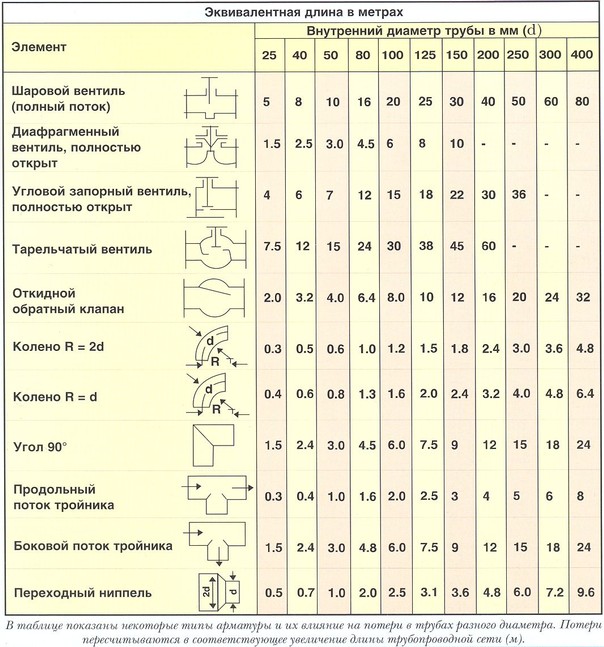

Для расчета падения давления на других участках трубопровода, можно использовать приведенную ниже таблицу, где длина трубопровода корректируется добавлением эквивалентной длины трубопровода для вентилей, клапанов, изгибов труб, соединений и т.д.

Пример расчета:
По трубопроводу, длина которого 23 м и внутренний диаметр 80 мм, протекает поток 140 л/с. Трубопровод имеет 8 колен с диаметрами закруглений, равными внутреннему диаметру. Чему равно падение давления в трубопроводе, если абсолютное давление равно 8 бар (абс.)?
Вначале нужно определить эквивалентную длину 8 колен. Из таблицы 3:36 следует, что эквивалентная длина каждого из колен составляет 1,3 м. Отсюда общая длина трубопровода равна: 8 х 1,3 + 23 = 33,4 м. Для определения падения давления используется следующая формула:

Подставив эквивалентную длину трубопровода, получим:

Соответственно, общее падение давления на трубопроводе составляет 0,0054 бар.
