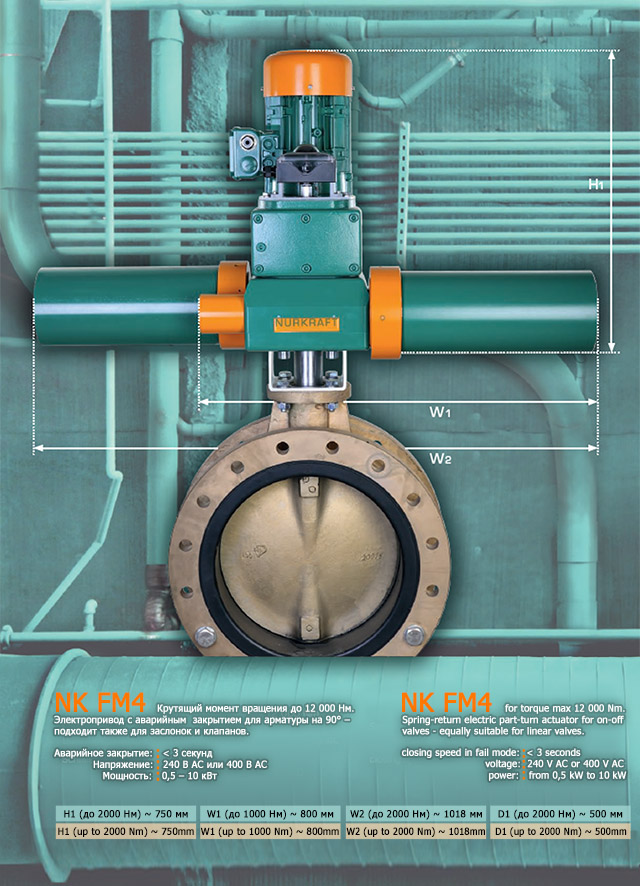

Электропривод Nurkraft NKFM4 с аварийным пружинным закрытием большой мощности.

Используется для крутящих моментов более 400 Нм.

Полная альтернатива пневмоприводам.

Время срабатывания в аварийном режиме
(возврат в исходное положение) 0,6 - 3 сек.

Время движения электропривода в нормальном режиме 5 сек.

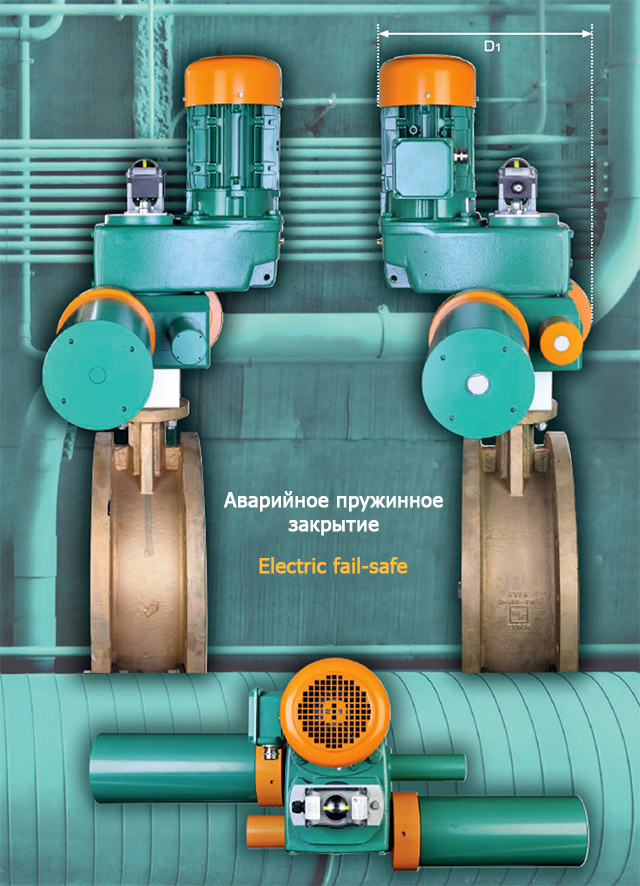

Электропривод с аварийным пружинным закрытием (открытием)
Если требуется быстрое закрытие или открытие арматуры при пропадании напряжения питания, используется система NKFM4.

Преимущества

• переход в исходное положение при отсутствии электропитания
• вспомогательное напряжение не требуется
• срабатывание при любом положении арматуры
• заводская настройка на крутящий момент конкретной арматуры
• компактная конструкция
• цельнометаллический корпус

Использование электропривода в качестве аварийной запорной или управляемой арматуры
Система NKFM4 представляет собой полностью электромеханическое систему с аварийным срабатыванием.
Альтернативные системы, в которых используются вспомогательные среды, например, масло, газ или сжатый воздух, могут не сработать при низких температурах.

Примеры применения:

• при аварии, например, прорыв трубопровода или переполнение резервуара
• на газогенераторах защита турбин при внезапном падении нагрузки.
• для перекрытия газопроводов при отключении питания
• на вакуумных печах для защиты плавки.

Стандартное время перемещения в аварийном режиме на 90° менее 3 сек
Система NKFM4 оснащается редуктором, системой муфт и пружинным пакетом, постоянно находящимся в зацеплении. Возврат в безопасное положение достигается в любое время и из любой позиции. Пружинный пакет напрямую соединен с валом арматуры. Благодаря этому достижима высокая скорость движения, а также повышенная функциональная надежность. Возможное время закрытия до 600 миллисекунд (подана заявка на патент).

Spring Return Fail-Safe Actuator for Valves
The NKFM4-System is the state of the art means for
fast acting closing or opening of a valve.

Advantages

• motorvalve travels into safety position without

power supply

• no auxiliary voltage requested
• fail position can be achieved any time from any

position.

• NKFM4 is fitted to individual valve torque
• compact size
• all metal housing

Motorvalve as emergency shut down
system (ESD) or control valve
The FM-System is a pure electro-mechanical system
allowing authentic fail-safe action. Alternative solutions
working with oil, gas or compressed air may collapse
on low temperatures.

Sample applications:

• disaster scenes like burst pipeline or tank overflow
• emergency shut-off of gas pipeline on power failure
• protection of heat-exchanger on power loss
• protection of turbines on sudden load drop in
• power stations

Standard travel speed fail-safe < 3 sec/90°
The NKFM4-System runs with motor control
gear, clutch system and a constantly engaged spring
package.
The fail position can be achieved any time from
any position.
The spring package is linked directly with the valve
stem to effect higher travel speed and
increased operational reliability.
closing speed of approx.
600 milliseconds on request *patent pending

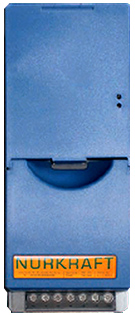

Блок Konphase KPHB

Система NKFM4 управляется нашим блоком Konphase. Благодаря этому заказчику не требуется обычный силовой блок управления, например, защитный выключатель двигателя, контакторы и соответствующие кабели. С помощью блока KPHB на заводе-изготовителе можно оптимизировать параметры арматуры, например, момент закрытия,максимальный момент вращения, скорость вращения. Возможно обнаружение изменений момента вращения (например, при износе). Блок KPHB встраивается в центральную систему управления установкой.

Высокая надежность при использовании блока. Блок KPHB заменяет все электромеханические управляющие компоненты:

• концевые выключатели не требуется
• моментальный выключатель не требуется
• передача информации по силовому кабелю,например, сигнала отключения , при соответствующем моменте вращения
• КРНВ защищает привод и арматуру в случае недопустимо высокого момента вращения, в том числе, при сбое в центральной цепи

Konphase-Box KPHB

The NKFM4-System is operated by our Konphase-Box omitting any power control system elements like motor overload switch, contactors etc. including their wiring. Valve relevant parameters like seating torque, max torque, operating speed can be KPHB-optimized by factory setting. Detection of torque changes (e.g due to wear of valve) is possible The KPHB needs to be installed into the plant’s main control.

High Installation Safety
The KPHB replaces all mechanical
control elements:
• no limit switches necessary
• torque switches obsolete
• transmission of control information
to actuator, e.g. torque switching,
by power cable
• KPHB protects actuator and valve
in case signal circuit is in fault

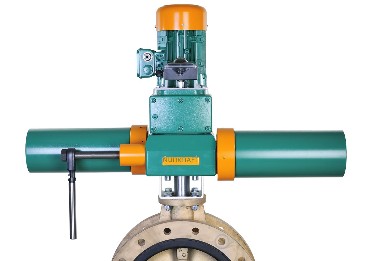

NKFM 4
Технические характеристики / Technical data

Опция: конструирование и настройка на заводе-изготовителе /
Option: factory provided mounting and adjustment service optional

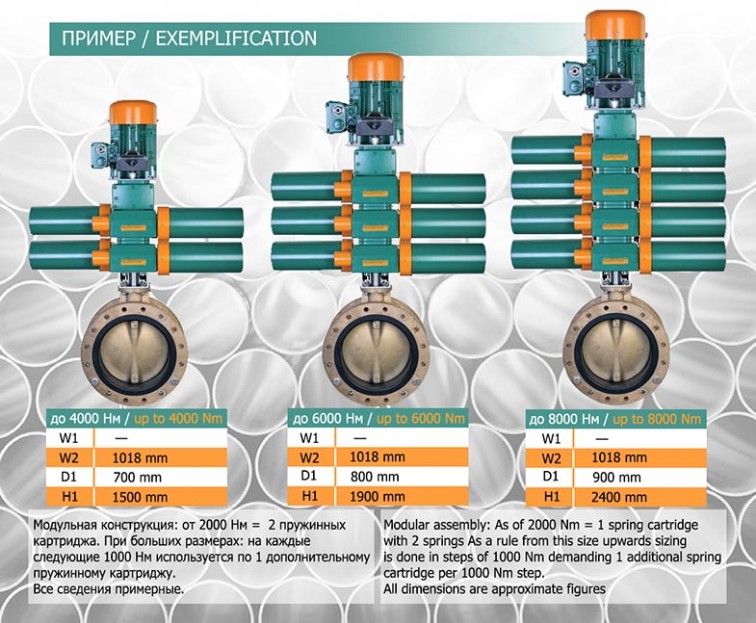

Крутящий момент и примерная масса привода / Аctuartor sizes and approx. Weights
